海灣J-SAM-GST9124A型消火栓按鈕接線安裝技術

文章來源：www.xmchq.com作者：海灣消防公司人氣：768日期：2025-02-19 10:04:48

特點

J-SAM-GST9124A型消火栓按鈕通常安裝在消火栓箱內，當人工確認發生火災后，按下此按鈕，

即可啟動消防水泵，同時向火災報警控制器發出報警信號，火災報警控制器接收到報警信號，將顯

示出按鈕的編碼號，并發出報警聲響。本按鈕采用三線制與設備連接，可完成對設備的啟動及泵回

答信號的監視功能，斷開與火災報警控制器連接的信號總線仍可正常啟泵、檢測回答信號和點亮指

示燈。本按鈕主要具有以下特點：

（1）采用拔插式結構，安裝簡單方便；

（2）可電子編碼，可現場改寫；

（3）按片在按下后可用專用工具復位。

主要技術指標

（1）工作電壓：

總線電壓：總線24V

電源電壓：DC24V

（2）監視電流≤0.5mA

（3）報警電流≤5mA

（4）線制：與火災報警控制器采用兩總線連接，與消防泵采用三線制連接（一根 24V 輸出

線，一根回答輸入線，一根公共地線或電源線）

（5）輸出容量：COM、NO 輸出觸點信號，額定容量 DC24V/100mA，接觸電阻≤0.1Ω

（6）使用環境：

溫度：-10℃～+55℃

相對濕度≤95%，不結露

（7）外殼防護等級：IP43

（8）外形尺寸：

95.4mm×98.4mm×52.5mm (帶底殼)

結構特征、安裝與布線

本消火栓按鈕為紅色全塑結構,分底盒與上蓋兩部分。底盒與上蓋采用拔插式結構裝配，安裝拆

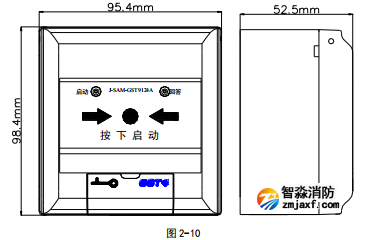

卸簡單、方便，連接緊密，非常便于工程調試及維修更換。消火栓按鈕外形示意圖如圖 2-10：

J-SAM-GST9124A 消火栓按鈕對外接線端子示意圖如圖 2-11。

其中：

Z1、Z2：接控制器信號總線，無極性

V+、G： 24VDC 電源輸入端，有極性；24VDC 由泵控制箱提供時不用

COM： DC24V 啟泵信號輸出端

I：無源常開觸點回答信號輸入端

COM、NO: 輸出常開觸點信號，額定容量 24VDC/100mA

布線要求：信號線 Z1、Z2 采用耐火 RVS 型雙絞線，截面積≥1.0mm2；其它采用 BV 線或 RVS

線，截面積≥1.0mm2。

消火栓按鈕采用明裝方式，分為進線管明裝和進線管暗裝：進線管暗裝時只需拔下按鈕，從底

殼的進線孔中穿入電纜并接在相應端子上，再插好按鈕即可安裝好，安裝示意圖如圖 2-12；進線管

明裝時只需拔下按鈕，將底殼下端的敲落孔敲開，從敲落孔中穿入電纜并接在相應端子上，再插好

按鈕即可安裝好，安裝示意圖如 2-13；安裝孔距為 60mm。

應用方法

J-SAM-GST9124A 消火栓按鈕可以采用多線制方式直接啟動消防泵，啟泵電源由泵控制箱提供并

僅將 24V 正極線接到按鈕的 V+端。此時如果按下按鈕則 COM 端子輸出 DC24V 電壓信號，同時總線上

報按鈕動作；泵控制箱上的無源動作觸點信號通過 I 端返饋致按鈕，可以點亮按鈕上的綠色回答指示燈。

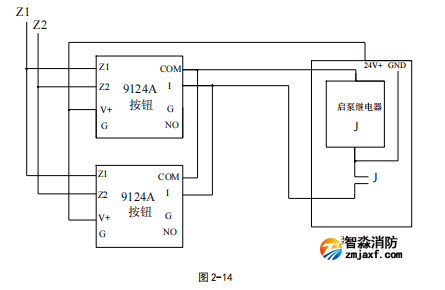

應用示意圖如圖 2-14。
